功能概述：
本設備適用于軟包動力電池模組段裝配，主要具有電池自動上料、極耳激光焊接、
電池堆疊、激光焊接匯流板、安裝BMS、模組間激光焊接、入套盒、輸出連接線
與BMS連接、采集排線連接、扣蓋、灌膠等功能。

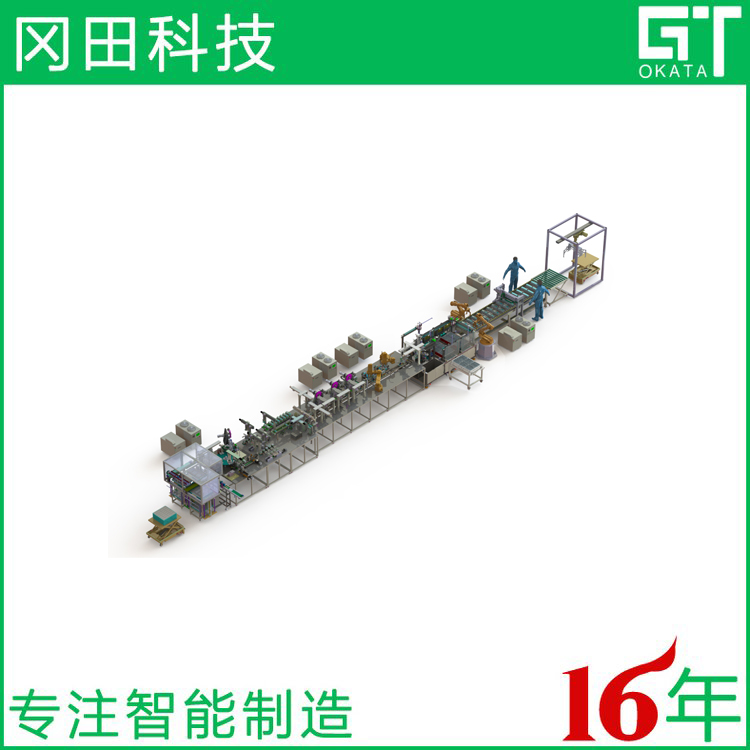

全自動模組激光焊接機
整線技術特點：
AGV小車上料，設備自動上料并掃碼配組
電芯堆疊數量可由系統設定
轉接板自動上料及自動穿入電芯極耳并折彎
激光自動焊接電芯極耳及轉接板鎳片
自動上BMS裝配件（支架、BMS、保護板）并與模組正極激光焊接
自動上模組間載流片并自動進行激光焊接
BMS與模組負極激光焊接
自動上套盒蓋板，并將各鎖扣安裝到位
自動模組灌膠
自動模組下料至AGV小車
激光焊接質量檢測（外觀、焊接效果）
MES系統追溯電芯及模組參數
1.電芯極耳位焊接鋁轉鎳：
自動激光焊接極耳與鋁轉鎳
自動去鋁轉鎳粉塵
鋁轉鎳自動來料、沖切、上料
鋁轉鎳與極耳定位精度±0.3mm（采用CCD定位）
一次焊接優率≥99.5%
自動在線激光焊接效果監測
焊接效率高
2.焊接極耳與匯流板
自動激光焊接極耳與匯流板
匯流板全自動上料
匯流板與電芯極耳自動整形、定位
匯流板與極耳定位精度高
自動在線激光焊接效果監測
采用機器人柔性焊接，互換性好、效率高、性能好
輔料自動上料
自動極耳折彎
CCD監測定位
自動模組高度監測
